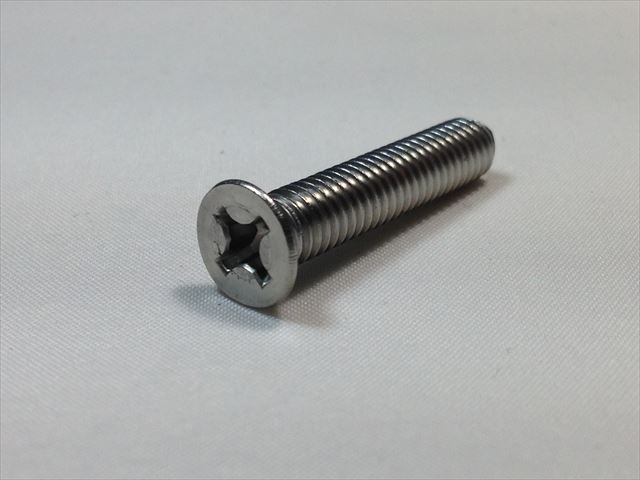

小頭皿小ねじ（特皿ビス・サッシビス・サッシュビス）

製品一覧に戻る

材質: ステンレス
主な在庫品の材質・表面処理は上記の通りです。
その他の材質・表面処理はお取寄せ等での対応です。
お問い合わせください。

製品特徴: 頭部径が通常の皿小ねじより小さくなっているのが「小頭の皿小ねじ」です。
サッシや蝶番等によく使われているのではないでしょうか。

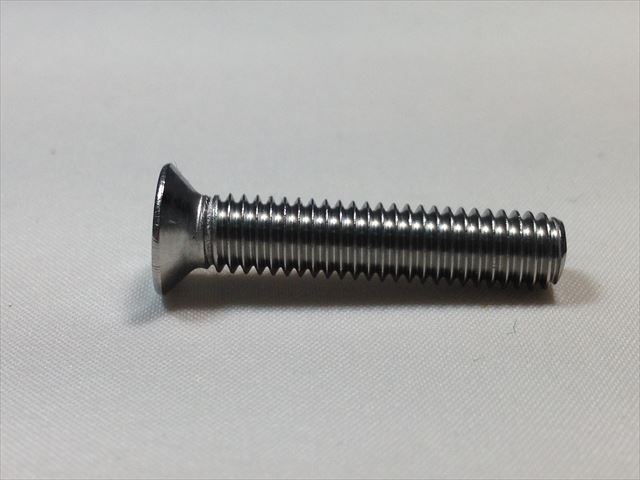

通常の皿小ねじと同じく、頭部が円錐形状の為、予め相手材に頭部が収まるように「皿モミ（皿ザグリ）の加工」がされている必要があります。

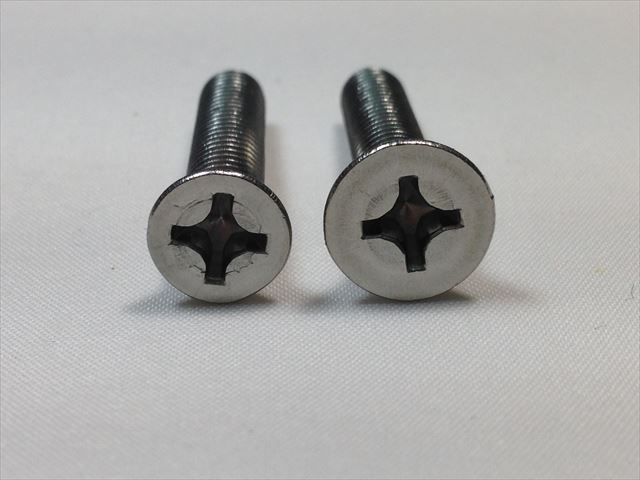

通常の皿小ねじはネジ径の２倍が頭部径となりますが、小頭形状だと１つ下のネジ径サイズの頭部径と同じになります。
【例】
通常の皿小ねじの場合、M3＝頭部径約6mm、M4＝頭部径約8mm、M5＝頭部径約10mm
小頭の皿小ねじの場合、M4＝頭部径約6mm、M5＝頭部径約8mm

頭部径をDで表し「D=○の皿小ねじ」なんて呼ばれ方もします（例：D=6の皿小ねじM4）

更に変わった頭部径で中皿と現場呼称されていたりする頭部径も存在しており注意が必要です。
【例】
皿小ねじM4で頭部径約7mm、皿小ねじM5で頭部径9mm

■現場での通名・略称例
特皿ビス、サッシビス、サッシュビス、中皿ビス
(※正式名称ではありません)

図面・各部寸法詳細につきましては、PC版は画像横、スマホ版は下記のＰＤＦファイルを参照ください。

材質がステンレスは弊社在庫の商品です。ネジ径M4、M5、M6を在庫にしております。
またD=7の皿小ねじM4も一部長さを在庫にしております。

ねじ類はサイズが多い事と在庫状況が流動的な為、お問合せの上、ご注文・ご来店を推奨させていただきます。
