皿小ねじ

製品一覧に戻る

材質: 鉄（ユニクロメッキ）・ステンレス
主な在庫品の材質・表面処理は上記の通りです。
その他の材質・表面処理はお取寄せ等での対応です。
お問い合わせください。

皿小ねじ　詳細

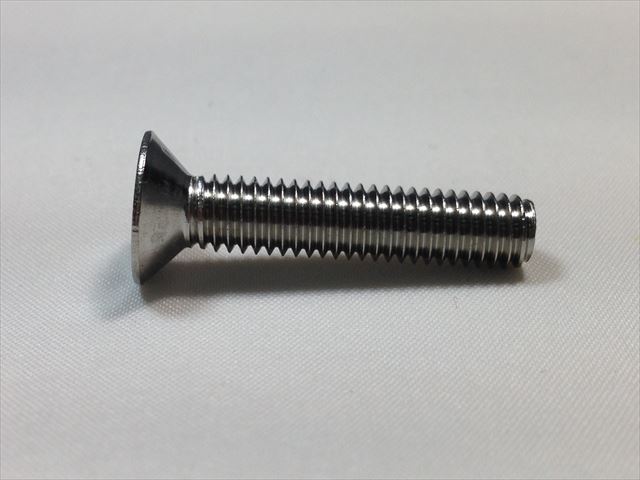

製品特徴: 一般的によく使われるネジの種類である「小ねじ」の中の1つで、頭部形状が「皿」の小ねじです。
「十字穴付き皿小ねじ」とも表記されます。

■現場での通名・呼称例
皿ビス、ボディビス、皿ボルト
(※正式な名称ではありません)

主に部材へ頭部を潜りこませて、締結後の面を平坦にしたい場合等に使われる頭部形状の小ねじです。
頭部が円錐形状の為、予め相手材に頭部が収まるように「皿モミ（皿ザグリ）の加工」がされている必要があります。

また、頭部形状が「皿」の場合は、長さを「頭部も含めたネジ本体の全長」で表します。
通常のネジ・ボルト類とは長さの考え方が変わるので、間違いやすく注意が必要です。

頭部径は通常、「ネジ径の2倍」の大きさになります。（例：M4であれば4の2倍で頭部径約8mm）
しかし、小頭（特皿）と呼ばれる通常より小さな頭部径も存在します。

頭部が皿形状の場合は相手材に「皿モミ」が必要ではありますが、ナットと併せて使用する事で挟んで締結する場合や、相手材の雌ねじを利用し、差し込んで締結する場合など、ねじの使い方も分かりやすく、使用範囲が非常に広いのが、このネジの種類である「小ねじ」です。

図面・各部寸法詳細につきましては、PC版は画像横、スマホ版は下記のＰＤＦファイルを参照ください。

材質が鉄(ユニクロメッキ)とステンレスは弊社在庫の商品です。
皿小ねじの小頭（特皿）もステンレスのみ在庫にしております。
ねじ類はサイズが多い事と在庫状況が流動的な為、お問合せの上、ご注文・ご来店を推奨させていただきます。
